使用于服裝機械的超聲波花邊機超聲波系統，其震動波一般都是以平面上發出的。同時在超聲波服裝機械上都以一種平面波源存在，而超聲波模具則是依據各種需求，變化多端。所以，如何使超聲波模具圖案設計合理，能接受該機械所在的相對運動，是超聲波模具設計的重要目的。下面按平面模具、圓柱模具分別闡述。

平面模具

對于垂直直線運動模具，由于其面料較小，一般在中07mm或2火101mm平面內，設計要求不是很高，只求平面在平面磨床磨出就行。

對于水平直線運動模具，由于其表面積較大(不大于108x600mm)這就要求設計圖案時，要有一定的勻衡性。模具在水平直接運動時，由于變幅桿只切割衣領上部輪廓線，而下部無支撐，變幅桿會發生傾側，模具刀口不能勻衡受力，模具易損。上、下加一些工藝線(必須不影響衣領制作)，使變幅桿在模具平面上水平直接運動比較平穩，模具受力平衡。

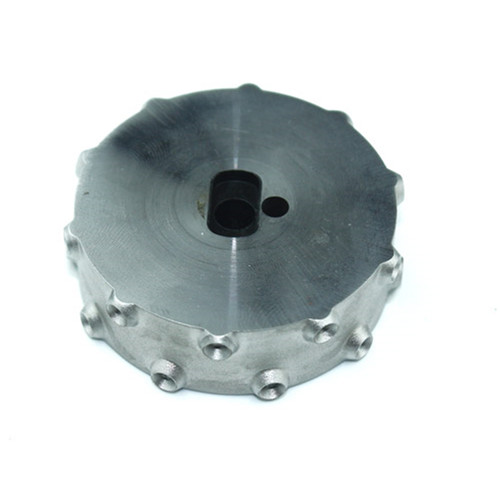

圓柱模具

圓柱模具表面圖案設計同樣要考慮排列勻衡，目的在于圓柱滾動時的平衡，不傾側。

a、在波浪形花邊，切邊所在R較小時，可以不采用工藝線；當R過大時，就必須采用工藝線，而且為了保證萬一工藝線磨損變幅桿平面，而不致影響波浪形切邊，工藝線應略高于波浪線頂點。

b、各種切花，在其間隙處也必須加工藝線，同a一樣，正確的工藝線應略高于切花最高輪廓線。

其次，設計時要考慮穿孔不能過密，特別是在同一條圓柱母線上切割點不能過密。

在一個模具上同時有穿孔和壓印，行業內俗稱“雙眼皮”，那就要特別注意了，設計時一定要依據布料厚度。一般設計時，穿孔和壓印截面線的高度差h，h=l/2布料的厚度(指壓緊狀態下的厚度)，這一點必須設計、制作準確到位。高度差過小，會發生壓印不是壓印，而成穿孔，或者壓印線接住布料，使圓柱模具無法滾動。高度差過大，壓印線上承受不到震動，沒有壓印效果。
